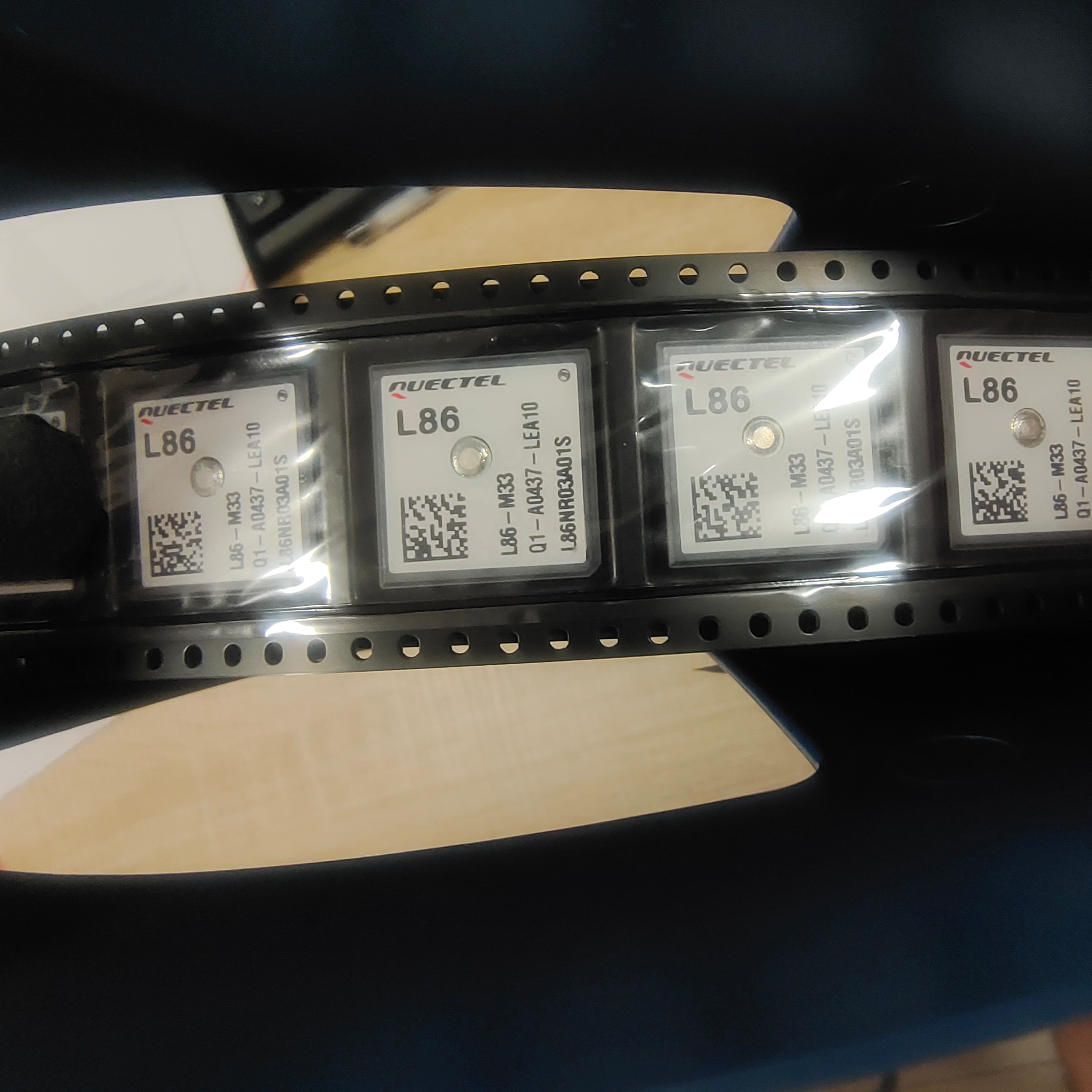

L86-M33 Module de modem LTE compact Module GNSS POT Antenne intégrée
| Lieu d'origine | Shanghai, en Chine |
|---|---|
| Nom de marque | QuecteI |
| Numéro de modèle | L86-M33, L86-M33 |
| Prix | $0.50 - $13.00/pieces |
| Détails d'emballage | Originaux, tout neufs. |
| Capacité d'approvisionnement | 50000 pièces par jour |
Contactez-moi pour des échantillons gratuits et des coupons.
WhatsApp:0086 18588475571
Je suis sur WeChat.: 0086 18588475571
Je ne sais pas.: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Le type | LCC | Port | ShenZhen |
|---|---|---|---|
| Mettre en évidence | Module de modem LTE compact,Module de modem LTE GNSS,L86-M33 |
||
Description de produit
Détails du produit
GNSS L86 L86-M33 MT3333 Chipset à faible puissance Module GPS compact LCC Package Intégré Antenne L86 M33 L86M33
Définition
DéfinitionRésuméL86 est un module GNSS POT (Patch on Top) ultra-compact avec un boîtier intégré de 18,4 mm × 18,4 mm × 4.0 mm patch antenne et utilise le MediaTek nouvelle génération GNSS chipset MT3333 qui atteint les performances parfaitesConçu pour être compatible avec le module GPS L80 de Quectel dans le facteur de forme compact et unifié, il fournit une plate-forme flexible et évolutive pour la migration du GPS au GNSS.Cette conception d'économie d'espace fait du L86 un module parfait pour les appareils miniaturesEn adoptant le package LCC et en intégrant l'antenne patch, le L86 a des performances exceptionnelles à la fois en acquisition et en suivi.Combinant un AGPS avancé appelé EASYTM (Embedded Assist System) et une technologie AlwaysLocateTM éprouvée, L86 atteint les performances les plus élevées et répond pleinement aux normes industrielles.La technologie EASYTM permet à L86 de calculer et de prédire les orbites automatiquement à l'aide des données d'éphémérides (jusqu'à 3 jours) stockées dans la mémoire RAM interneAvec la technologie AlwaysLocateTM, le L86 peut fixer rapidement sa position même à des niveaux de signal intérieurs avec une faible consommation d'énergie.L86 peut ajuster adaptivement le temps d'allumage/d'arrêt pour atteindre l'équilibre entre la précision de positionnement et la consommation d'énergie selon les conditions environnementales et de mouvementL86 prend en charge la fonction de commutation automatique de l'antenne.il garde sa position pendant le processus de commutationEn raison de sa conception compacte, de sa haute précision et de sa sensibilité, le L86 est parfaitement adapté à un large éventail d'applications M2M telles que les appareils portables, automobiles, de suivi personnel,PDA de sécurité et industrielIl est particulièrement adapté aux applications spéciales, comme la souris GPS et l'OBD.
Les principaux avantages
Moteur multi-GNSS pour GPS, GLONASS, Galileo et QZSS
Antenne de patch intégrée: 18,4 mm × 18,4 mm × 4,0 mm
Une empreinte extrêmement compacte: 16,0 mm × 16,0 mm × 6,45 mm
Fonction de commutation automatique de l'antenne
Prise en charge de la protection contre les courts-circuits et de la détection des antennes
LNA intégré pour une meilleure sensibilité
EASYTM, une technologie AGPS avancée sans mémoire externe
Consommation d'énergie extrêmement faible en mode de suivi, 26 mA
AlwaysLocateTM, un contrôleur intelligent en mode périodique
LOCUS, une fonction d'enregistrement intégrée sans avoir besoin d'un hôte et d'un flash externe
Une sensibilité élevée: -167 dBm @ Tracking, -149 dBm @ Acquisition
99 canaux d'acquisition, 33 canaux de suivi
Mode ballon, pour une haute altitude allant jusqu'à 80 km
Le système de gestion des données est utilisé pour les opérations de gestion des données.
Excellente performance anti-entrave due à l'interrupteur d'interférence actif multicolore
PPS VS. NMEA peut être utilisé pour le service horaire
Prise en charge de la commande SDK développée par Quectel
Caractéristiques du GNSS
Récepteur GPS à bande L1 (1575,42 MHz) /récepteur GLONASS à bande L1 (1601,71 MHz):
Chaîne: 33 (tracking) / 99 (acquisition) Code C/A
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
Précision de la position horizontale:Autonomie: moins de 2,5 m CEP
Précision de la vitesse:Sans aide: < 0,1 m/s
Accélération de l'appareilSans aide: < 0,1 m/s2
Précision de chronométrage:1PPS sortie: 10ns Temps de récupération: <1s
Le nombre de fois où les données sont utilisées est supérieur ou égal à:Début à froid: < 15 s Début à chaud: < 5 s Début à chaud: < 1 s
Le nombre de points d'écoulement doit être supérieur ou égal à:Début à froid: < 35 s Début à chaud: < 30 s Début à chaud: < 1 s
Sensitivité:Acquisition: -149 dBm Suivi: -167 dBm Réacquisition: -161 dBm
Performance dynamique:Altitude maximale: 18000m Maximale vitesse: 515m/s Maximale accélération: 4G
Interfaces
Interface série:UART: réglable 4800bps~115200bps Par défaut: 9600bps
Taux de mise à jour:1 Hz (par défaut), jusqu'à 10 Hz
Voltage d'entrée/sortie:2.7V à 2.9V
Les protocoles:NEMEA 0183 PMTK
Caractéristiques générales
Plage de température:-40°C à +85°C
Les dimensions:18.4 mm × 18,4 mm × 6,45 mm
Poids:Approximativement 7.6g.
Gestion de l'énergie
Énergie électrique:3.0V à 4,3V
Acquisition de puissance:30 mA @3,3 V (GPS+GLONASS)
Suivi de puissance:Le système d'exploitation doit être équipé d'un système d'exploitation électrique.
Économie d'énergie:3.5mA @AlwaysLocateTM (Nota1) 7uA @Mode de sauvegarde 1mA @Mode en veille Mode périodique
Note1: Mesurée dans le système GPS+GLONASS en mode statique extérieur.
